燃煤启动炉(2台20T/H)

        宁夏宁东煤矸石电厂位于宁夏回族自治区银川市所辖灵武市境内石槽村。石槽村厂址地处宁东煤炭基地鸳鸯湖矿区内,位于银川市东南直线距离约90千米,灵武市东南直线距离约40千米处,北靠鸳鸯湖矿区,西距鸳冯公路约4千米,南临马家滩镇约6千米。
        为满足电厂在没有启动炉汽源的情况下所必需的用汽,本工程设2台 ( Q=20t/h,P=1.3MPa ,T=350℃ )燃煤启动锅炉。为了使锅炉安全、可靠运行 , 满足生产要求,  降低能源消耗,我们公司凭借在锅炉控制及节能领域的丰富经验,对锅炉控制系统提出整体解决方案。

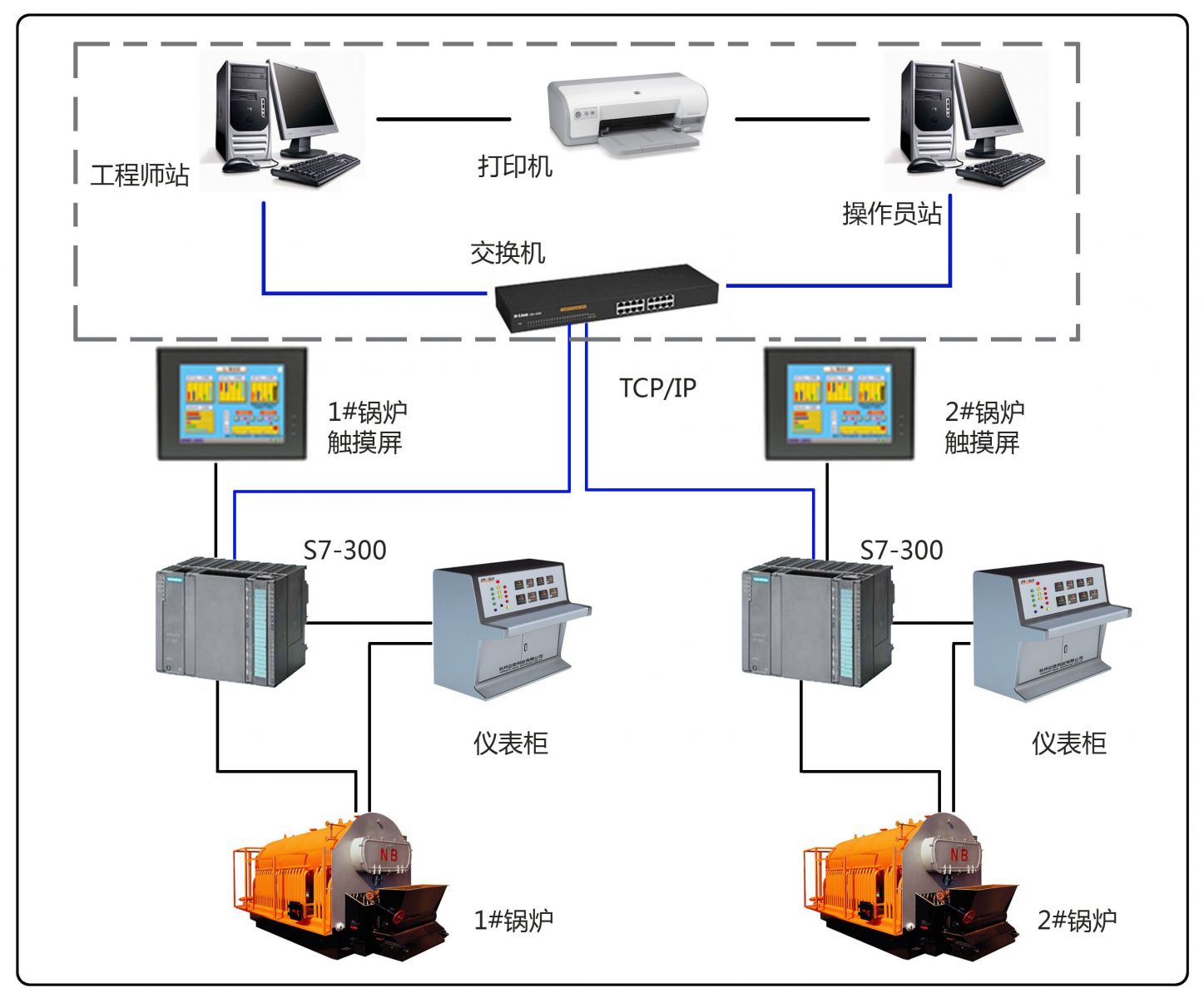

        根据实际情况,结合工程人员、管理人员的交流意见,我公司采用的锅炉房自控系统工程的总体设计思路为:工程中,我们采用西门子 S7-300 和后备仪表(含手操器和必要的二次仪表)进行锅炉房热工检测控制组成,共两套, 分别对两台锅炉进行监测和控制。每一台锅炉的所有信息均通过单独的PLC,在HMI 触摸屏上进行显示反映 , 现场人员可以直接在触摸屏上操作,对相关信息进行处理控制等,对于一些比较重要的
        数据及讯息,我们可以通过后备仪表柜进行检测处理。这套系统具有维护方便、网络开放性好、可扩展性强等特点,大大提高了操作人员对突发事件的控制力度,无形中避免了事故的发生。



系统配置
锅炉类型: 燃煤启动炉
监控对象: 20T/H燃煤启动炉两套及锅炉配套辅机两套
控制系统: 西门子S7-300
控制网络: 工业以太网   POFIBUS总线
变频控制: 二套
PLC控制柜: 两套
后备仪表柜:两套
变频柜:两套

锅炉控制功能
1.汽包水位控制
2.蒸汽压力控制
3.炉膛负压控制
4.除氧水位控制
5.过热蒸汽温度控制
6.炉排转速控制
7.除渣控制
8.除氧温度控制

锅炉热工保护功能
1.汽包水位低保护
2.蒸汽压力高保护

过程累计功能
1.单台炉蒸汽量累计
2.单台炉给水量累计
3.各生产线蒸汽量累计
4.蒸汽量与给水量比值累计
