燃煤热水炉(2台14MW)

        锅炉房担负为矿井工业场地各建筑供暖系统、空调系统、井筒防冻系统及生活热水系统供热,锅炉类型为燃煤热水锅炉(SZL14-1.25 /115 /70-AⅡ型) , 锅炉供热量为14MW/台,共设2台。为了使锅炉安全、可靠运行,满足生产及采暖要求 , 降低能源消耗,我们公司凭借在锅炉控制及节能领域的丰富经验,对锅炉控制系统提出整体解决方案。
        通过对现场的实际调研,以及与工程技术、管理人员充分的技术交流。结合现场情况、资金状况和我公司多年的工程经验,锅炉房自控系统工程的总体设计思路为:作为热源的锅炉房主控制系统采用西门子公司的S7-300系列PLC可编程控制器,鼓、引风机电机采用低压变频器,实现显示,控制,报警,连锁及保护双重功效,保证安全经济运行万无一失。





        同时引入室外环境参数作为供水温度的补偿,构成一套完整的锅炉房供热控制系统,全面实现对燃煤热水锅炉的燃烧系统的自动监控和管理功能。在此基础上,构建上位监控系统,通过以太网络(TCP / IP 协议)实现上位监控管理计算机与PLC的数据交互 , 并由2台上位监控管理计算机负责完成所有锅炉房系统重要运行参数的历史记录、存储、和生产报表打印以及各锅炉运行负荷的统一调配。两套系统互为备用,当一套系统出现故障后,另一套系统自动启用。整个控制系统充分体现了控制分散信息管理集中的现代工业设备控制思想的发展理念,具有投资小,可靠性高、便于扩展,技术先进等优点。

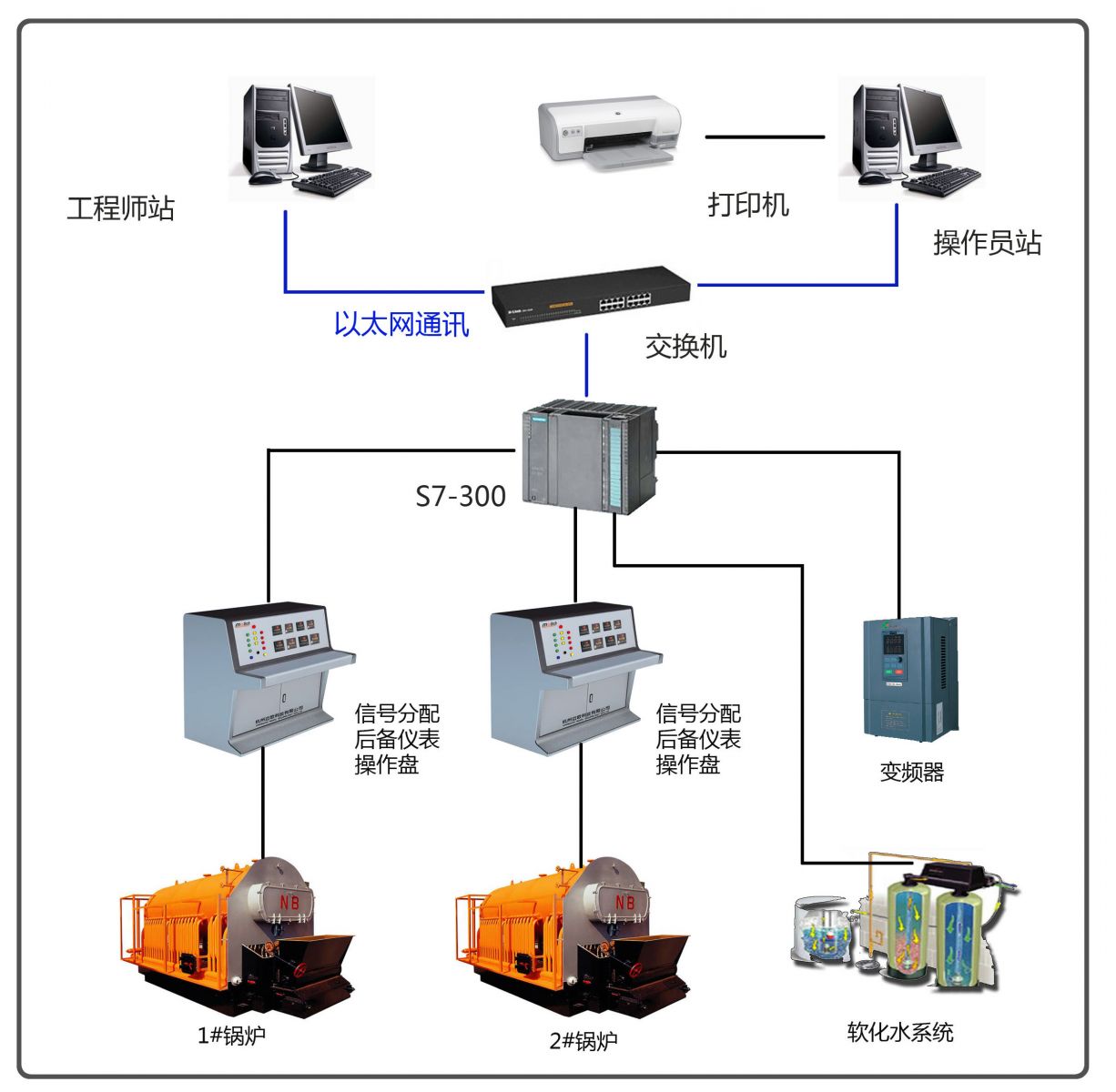

系统配置
锅炉类型: 燃煤热水锅炉
锅炉型号: 14MW燃煤热水
监控对象: 2×14MW燃煤热水锅炉及辅机设备
控制系统: 西门子S7-300
控制网络: 工业以太网   MPI
MI站: 二套   一个工程师兼历史报表站,一个操作员站

锅炉控制功能
1.供水温度控制
2.循环泵控制
3.炉膛负压控制
4.鼓风机频率控制
5.引风机频率控制
6.除氧压力控制
7.除氧水位控制
8.除氧温度控制
9.补水系统控制

锅炉热工保护功能
1.锅炉水位极低保护
2.锅炉水位极高保护
3.锅炉出水温度保护
4.炉膛温度超高保护

过程累计功能
1.补水流量累计
2.单台炉循环水流量累计

电气保护功能
1.本体设备故障保护
2.传感器故障保护
3.变频器故障保护

电流显示功能
1.鼓风机电流显示
2.循环泵电流显示
3.上位机电流显示
