MNS

产品详情

一、概述
MNS是一种模块化、多功能的低压配电柜。应用于冶金、石油、化工、工矿企业及基础设施等领域中所有需要高可靠性场合的低压系统:配电和电动机控制系统。
MNS采用的柜体结构具有高度的灵活性。
根据您的需要或不同的使用场合,柜体内可安装多种型号及规格元器件;
根据不同的用电设备,多种类型的馈电单元可以装在同一列柜或同一台柜中。如:馈电回路与电动机控制回路可混装在一起。
MNS是一种全系列的低压开关柜,可以满足您全方位的需求。适用于4000A以下的所有低压系统。
MNS可以提供高水准的可靠性和安全性。人性化的设计,加强了对人身和设备安全所需的保护。
MNS为全组装式结构,其特有的型材结构及连接方式以及对各种元器件的兼容性,可满足苛刻工期及供电连续性的要求。



二、技术数据
1、一般数据
1.1  应用场合:配电、电动机控制
1.2  执行标准:IEC60439、GB7251.1
1.3 环境温度:-5℃—40℃
1.4  环境相对湿度40℃时不超过50%,在较低温度时,
允许有较高的相对湿度,(如:20℃时为90%)
1.5  安装地点:室内
1.6  海拔高度:≤2000m
2、机械数据
2.1  进出线形式:电缆/母线槽(桥)
2.2  电缆进出:顶部/底部
2.3  接线形式:柜前/柜后
2.4  防护等级:IP30、IP40、IP54
2.5  功能单元隔离形式:全隔离或部分隔离
3、柜体尺寸
3.1  高度:2200
3.2  宽度:600,800,900,1000
3.3  深度:600,800,1000
3.4 表面处理;高压静电环氧粉末喷涂
3.5 柜体颜色;5Y8/1或根据用户要求
4、电气数据
4.1 额定绝缘电压:至1000V
4.2  额定工作电压:至660V
4.3  额定频率:50/60HZ
4.4  额定冲击耐受电压:8kv
4.5 辅助电路额定电压:AC380.220V/DC220V
4.6  过电压等级:Ⅲ
4.7  污染等级:3
4.8  额定电流:4000A
4.9  水平母线额定电流:4000A
4.10  垂直母线额定电流:1000、1250A
5、水平母线
5.1  额定短时耐受电流:50/80/100kA
5.2  额定峰值耐受电流:105/176/220kA
6、垂直母线
6.1 额定短时耐受电流:50/80kA
6.2  额定峰值耐受电流:105/176kA
7、接地系统:TT,IT, TN-S,TN-C-S
8、最大进出线断路器:4000A
(1)带玻璃门的柜体,其最小深度为725。
(2)为了方便水平母线的敷设,同一排列的系统,柜体深度应统一。
如果不统一,则应在每个连接处加一台400宽的母线转接柜。
(3)有母线桥或母线槽进、出线的柜体,其深度应≥800。


三、结构及特点
主要特点:
1、为了有利于设备的安装及现场施工,在配电柜中设有专用的电缆通道,并附有相应的电缆固定件。
2、抽屉单元各个位置定位准确、指示清楚,且在各位置分别可用最多3把挂锁进行锁定。
3、特殊的型材结构及连接方式保证了柜体的强度。
4、抽屉单元采用触头导线直接与“L”型垂直母线活动插接,简单、可靠。

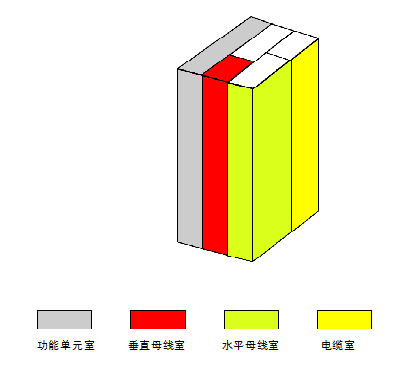

四、配电柜内区域的划分
根据各部分功能的不同,配电柜可划分为4个独立的隔室:
1.水平母线室(位于柜后或柜顶的一个独立隔室)
a.前出线时水平母线置于柜后。
b.水平母线也可置于柜顶。
2.垂直母线室(位于柜后左侧的一个独立隔室)。
垂直母线采用“L”型母线,置于专用的全封闭功能板中,
不仅保证了垂直母线的动稳定性,并且在抽屉单元抽出后其带
电部分的防护等级可达IP20。
3.功能单元室(位于柜前左侧的各个独立隔室:
抽屉单元或固定分隔单元
4.电缆室
前出线时位于柜前右侧
后出线时位于柜后右侧

五、结构及特性
1.骨架
A.柜体骨架采用特殊的C型材(模数为25mm),采用三通连接,通过锁紧自攻螺钉和高强度螺栓紧固、组装而成。该型材具有多种规格和尺寸,可以根据不同柜型或实际需要,按相应模数组合成不同规格的柜架。
B.柜体采用2mm冷轧钢板或进口敷铝锌板制作。
2.外壳
根据柜体结构及实际需要,在柜体骨架上可安装多种类型的面板进行防护。
A.柜前
a.透明的玻璃门
b.普通门板
c.抽屉面板
d.通风门
B.柜后
a.柜后开门
b.靠墙安装的柜体柜后采用封板,直接用螺丝进行固定
C.柜侧:用螺丝固定的侧板
D.柜顶
E.顶盖板(开通风孔,上出线时根据电缆大小配相应的出线环或法兰板)
F.柜底:底盖板(根据电缆大小配相应的出线环或法兰板)
G.柜于柜之间,采用完整的隔板进行分隔
3.柜体组合形式
A.抽屉柜(MCC)
a.抽屉柜是由抽屉、柜体骨架及相关组件构成,电气元件均固定安装在抽屉内。抽屉单元标准规格有8E/4、8E/2、8E、16E、24E
(E=25mm)五个规格,相同规格抽屉可以方便地互换。
b.抽屉的额定电流最大500A,每台装置可以配置9个8E单元抽屉,最多可以组合成36个回路(8E/4)。
c.主要用于电动机控制回路,也可用作配电。
B.固定柜
此类柜型主要用作时线柜、联络柜、电容补偿柜、变频器柜,软起动柜等。
C.混装柜
a.抽屉单元与固定单元混合装于一个柜架中。可根据数按8E为一个单元进行组合。
b.可用于配电回路与电动机控制回路均有的场合。
D.固定分隔柜
a.各回路单元间相互隔离,采用插入式或抽出式断路器保证设备维护及检修的方便。
b.主要用于配电回路,也可以用于一些功率较大的电动机控制回路。
4.水平母线
A.开关柜的水平母线布置在开关柜的水平母线隔室内。可置于柜后或柜顶。
B.当水平母线置于柜后时可分为上、下层布置。
a.单层水平母线系统每相母线由2条母线组成,适用于系统电流2500A及以下
b.当系统电流超过2500A时水平母线为双层布置,每相母线由4条母线组成(额定电流可达4000A)。两层主母线的截面大小可以不相同。
c.母线材料为T2铜,规格有(30mm×10mm、60mm×lOmm、80mm×lOmm)等,不同截面尺寸规格的母线也能联接,且水平母线与柜内母线连接时不须打孔。
C.在后出线结构的柜体中水平母线须置于柜顶(最大电流3150A,当超过3150A时须减少一个8E单元,即柜体功能单元所占用的高度为(600mm)。
5.垂直母线
A.垂直母线布置在垂直母线室内,用于功能单元与主母线之间的联接。垂直母线选用“L”形直角铜母线,置于特制的多功能板中,可为三相或四相。
B.在抽屉单元抽出后其防护等级可达IP20。
6.保护导体
A.保护导体用以保证骨架的等电位连接,它由位于每台柜内的水平和垂直导体组成,水平导体同柜体骨架及其他水平导体相连,垂直导体用于电力电缆保护导体和接地线的连接。
B.保护导体的截面可根据实际电流大小的需要,选用相应规格的标准铜母线制作。
7.控制小母线
A.控制小母线用以提供整个控制回路的电源,以及一些通讯设备或现场总线的工作电源。
B.控制小母线可装于专用的隔室内,根据需要可以在整个系统中进行敷设。
8.电缆室
A.用于敷设电力电缆及控制电缆的专用通道,位于柜前或柜后的一个独立隔室中。
B.电缆室室中有专用的一、二次接线端子及相应的电缆固定件。
C.根据电缆的实际大小及柜体进出线方式,在底板或顶盖板上装设有电缆出线环或出线法兰板。
D.电缆室大小根据用户需求,可按相应的模数扩展或压缩。


六、功能单元
A.抽屉式功能单元
a.抽屉由包含若干机械机构的功能部件构成,这些机构保证了抽屉有连接/试验/分离/移出等位置,并可在不同位置分别用挂锁进行锁定。同时,也把显示、控制及入机接口元件集成在前面板上。
b.通过操作手柄和大联锁,可以准确地将抽屉定位在连接/试验/分离/移出等位置。各个位置在前面板上均有相应的标识,简单、直观。
c.当断路器合闸时,由机械联锁装置禁止抽屉移动,以保证操作的安全性。
d.在操作过程中,有可能进行整定或检查抽屉内部的情况,因而需要打开抽屉面板,此时,可用相应的解锁工具将抽屉面板打开。
e.各抽屉单元完全独立,抽屉间完全隔离。
B.固定分隔式功能单元(基于固定式或插入式元件)
a.此类功能单元保留了固定单元结构简单操作方便的优点,同时也有抽屉柜功能单元分隔明确、隔离可靠的特点。适用于配电回路或电动机控制回路均可。
b.插入式元件可以抽出来进行维护或更换而不需要切断电源。这类元件的使用,可以保证在设备维护时只要将相应回路的元件抽出即可,而不会影响到整个配电系统的其它回路。
c.通过操作机构和面板上旋转手柄间的联锁,可以保证在断路器合闸时无法开门,增强了设备的安全性。
d.在设备运行时,如果需要对单元内部元件进行设定或检查.此时可借用相应的解锁工具将面板打开。
C.开关柜的抽出式功能单元
a.设备安装在一个抽架底座上,它有工作/试验/断开/抽出四个位置,在各个位置均有相应的状态指示,并可锁定在此位置。
b.在改变位置时,在开关前面均有相应的位置变化指示。在各种位置时均可保持IP20的防护等级。
c.该方案大大简化了大功率设备的维护。可用作进线、联络及配电回路。
D.相同规格的抽屉单元可灵活的互换。
a.出线侧同固定的出线转接件直接相连,二次线采专用的二次接插件连接。(二次插件8E/4单元最多为16芯,8E/2单元及以上为32芯)
b.各种规格的抽屉单元均有相应的进出导轨及滚轮,可以对其进出及定位进行导引。滚轮的使用,可有效地减小操作所需的力。
c.专用的导轨不仅使抽屉进出更加灵活, 而且可有效地保证将抽屉导出柜体骨架外。
d.根据抽屉单元高度或回路电流的大小,对一单元及以上抽屉还可以加装推进机构。
E.抽屉单元尤其适用于电动机控制回路。对于配电型回路,也可以根据各种功能及实际需要进行选用。

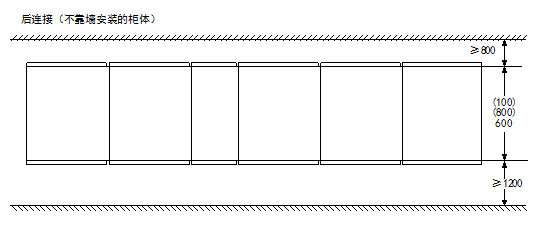

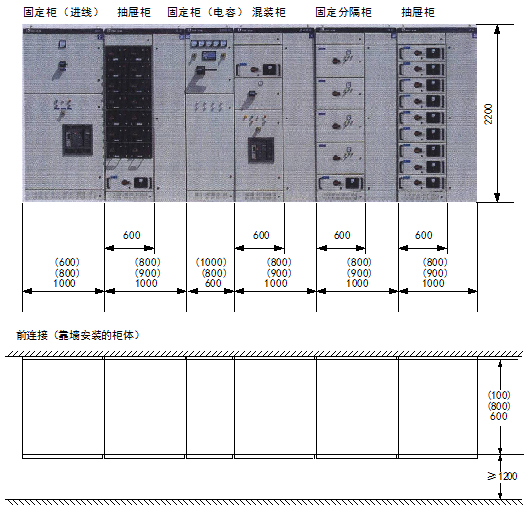

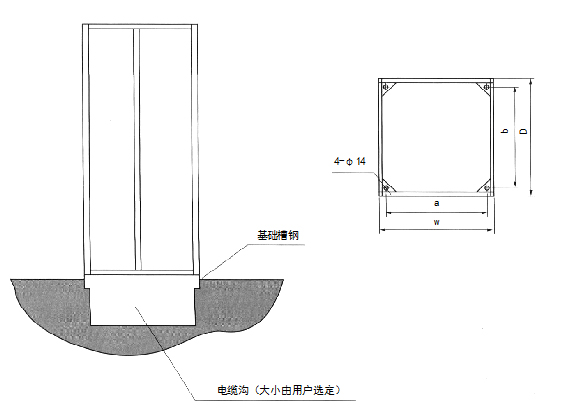

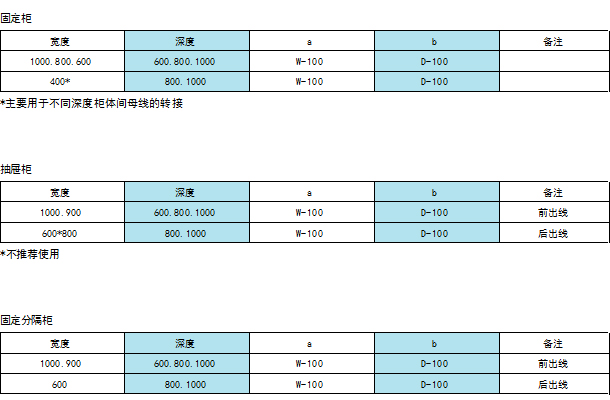

七、安装尺寸

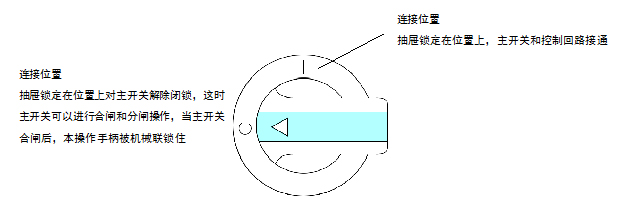

8E/4、8E/2操作开关手柄功能示意图

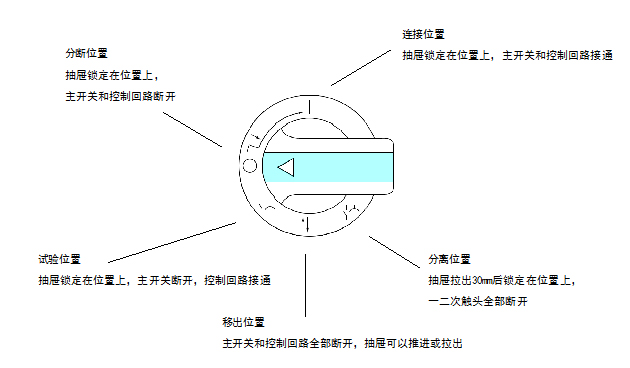

8E、16E、24E手柄功能示意图
