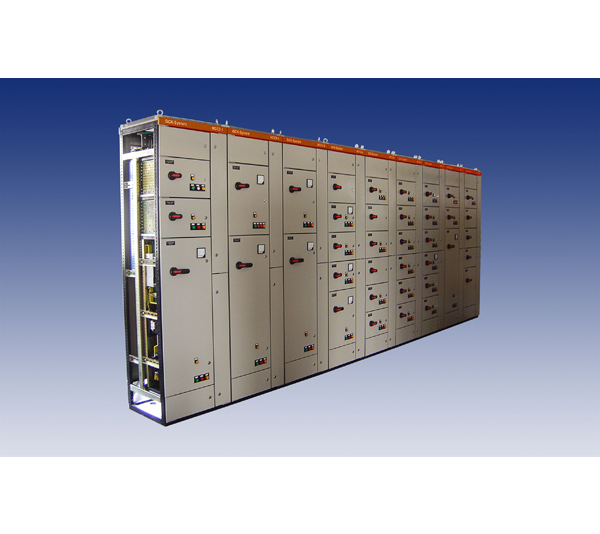

一、概述
GCK型低压抽出式开关柜适用于三相交流50、60HZ,额定工作电压380V,额定电流4000A及以下三相四线制及三相五线制电力系统,广泛应用于发电厂、变电站、工矿企业、大楼宾馆、机场、码头以及广播电视等通信中心,输配电、电能转换及电能消耗的动力配电中的PC和电动机控制中心MCC。

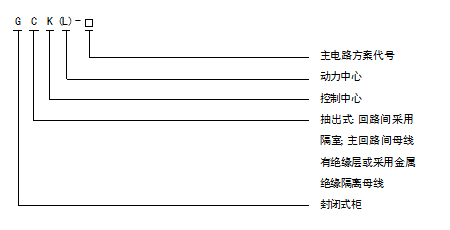

二、型号含义

三、技术数据

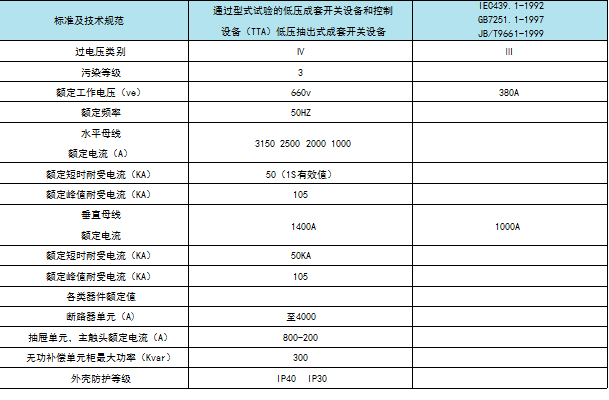

1、基本电气参数(见表)

四、使用的环境条件
1、周围空气温度不高于+40℃,不低于-5℃,并且24小时内其平均温度不高于+35℃。
2、周围空气温度为+40℃,相对温度不超过50%,在较低的温度时允许有较高的相对湿度,如+20℃时湿度允许90%,但应考虑到由于温度的变化有可能会产生凝露。
3、户内使用,使用地点的海拔高度不得超过2000M。
4、应安装在无剧烈震动和冲击以及不足以使电器元件受到腐蚀的场所。


五、结构特点
GCK的基本框架为组合装配式结构,柜架的全部结构件都经过镀锌,喷塑处理,通过镙钉紧固互相连接成基本柜架,再按需要加上门,挡板、隔板、抽屈、安装支架以及母线和电器组件等零件,组装成一台完整的控制中心柜。
本柜结构有下列特点。
1.柜架
柜架采用C型材组装而成,柜架零件及专用配套零件由本公司配套供货,保证柜体的精度和质量。
a.零部件的成型尺寸,开孔尺寸,设备间隔实行模数化。(模数E=20mm,下同)。
b.内部结构件采用镀锌处理。
c.柜体顶盖为可折卸式,拿掉顶盖可以很柜顶的四角装有吊环,用于起吊和装运。
d.外部经磷化处理;然后采用静电环氧粉末喷涂。
e.柜架分成母线室、功能单元室、电缆室三个相互隔离区间,可防止事故扩散和便于带电维修。
2.功能单元(抽屉部分)
a.功能单元:馈电单元、电动机单元、公用电源单元。
b.抽屉单元高度模数为200mm,分为1/2单元、1单元、1.5单元、2单元、3单元五个尺寸系列。单元回路额定电流630A以下。
c.每台MCC柜最多能安装9个一单元的抽屉或18个1/2单元的抽屈。
d.隔室的门板由主开关的操作机构与抽屉进行机械连锁,主开关在合闸位置时,抽屉不能抽出。
e.主开关的操作机构可用一把挂锁锁定在合闸或分闸位置,可安全地进行电器设备的维修。
f.功能单元背面具有主电路进出线插头、辅助电路二次插头及接地插头。
g.接地插头使抽屈在分离试验连接位置时,保证了保护电路的连续性。
h.功能单元隔室采用金属隔板隔开。
i.隔室中的活门,随着抽屉的推进和拉出自动打开和封闭,使之在隔室中不会触及垂直母线。
j.抽屈单元采用旋转式摊进机构,具有三位置功能,操作简单可靠。
k.抽屉操作机构说明
抽屉推进机构(以下简称机构)是采用镙旋轨迹沿定位件运动方式,实现功能单元推进和抽出,在功能单元推进和抽出过程中,实现三位置显示和机械联锁并配有微动开关试验位置时可逆行电气联锁,避免造成人身或设备事故,符台国家和行业相关标准。本产品体积小、安装方式灵活。性能可靠。
3.母线系统
a.垂直母线采用聚碳酸脂工程塑料外壳封闭。
b.GCK、GCL母线系统采用三相四线制、三相五线制,水平母线装于柜顶,N线、PE线既可以装于柜顶,也可以装于柜下部。
c.三相水平母线采用铜母线,机械强度高、散热性好。


六、主要技术参数
开关柜内主要元件性能参数如下:
1、框架式断路器主要有CDW1(德力西产品)、CW1、ME(DW17)、M、F、AH等系列元件,其性能参数详情请参考制造厂家产品样本目录。

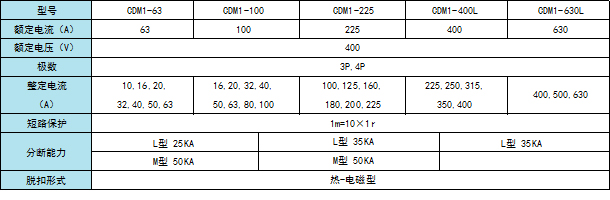

2、塑壳断路器主要有CDM1、CM1、TG、NS、S等系列元件,以CDM1为主列举其性能参数。

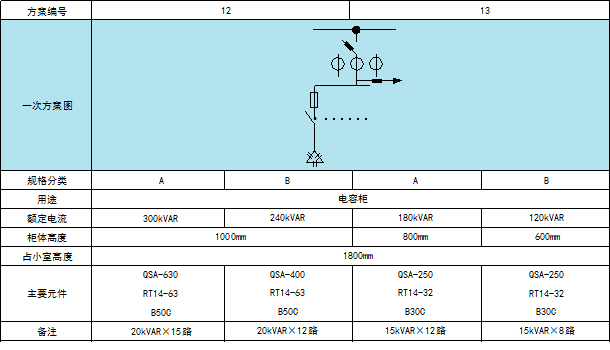

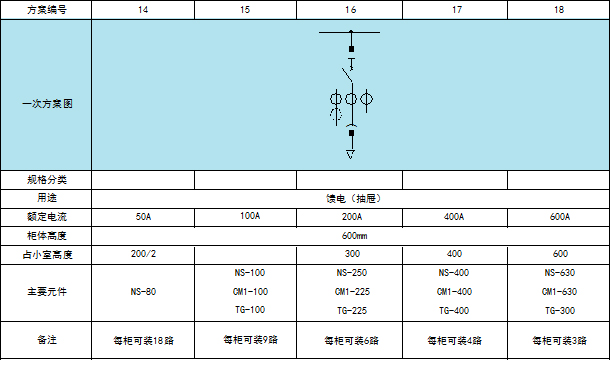

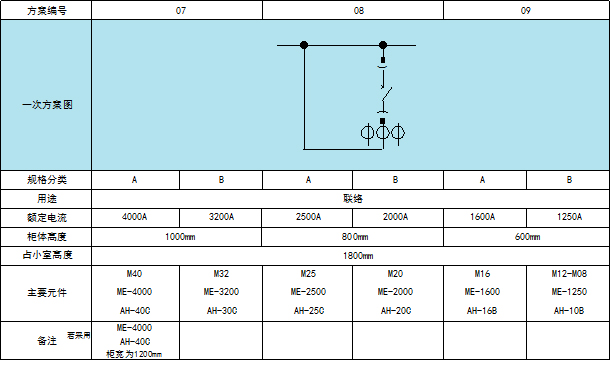

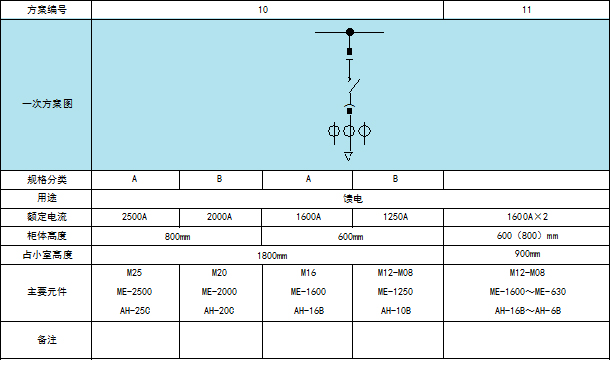

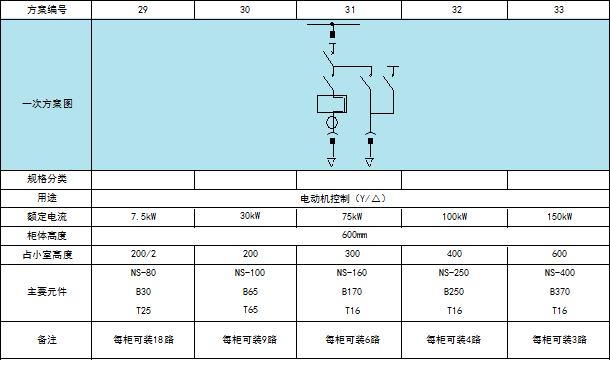

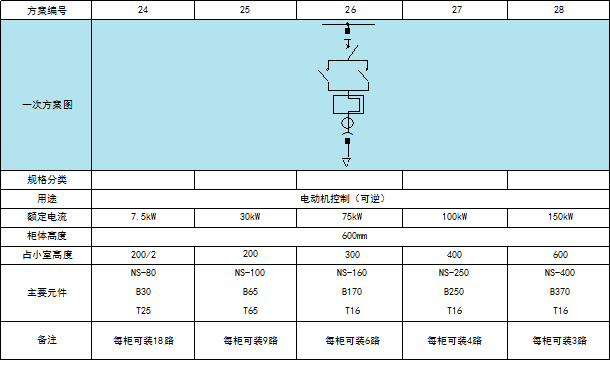

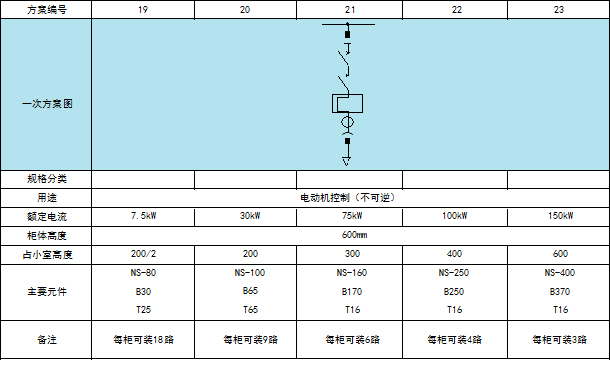

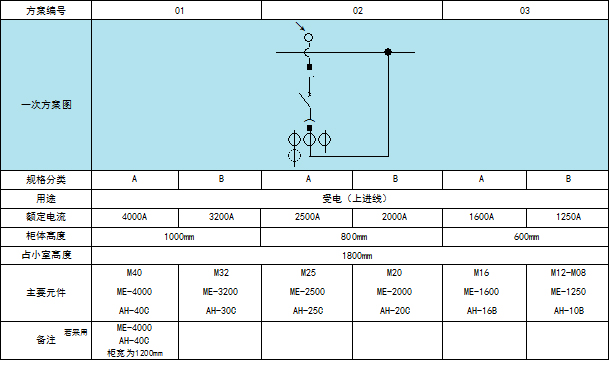

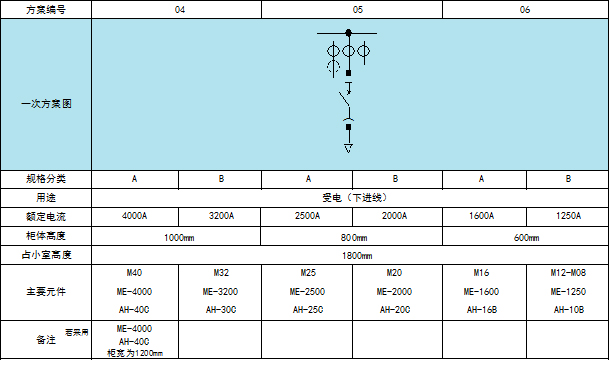

七、一次线路方案图

八、外形尺寸与安装
1、外形尺寸

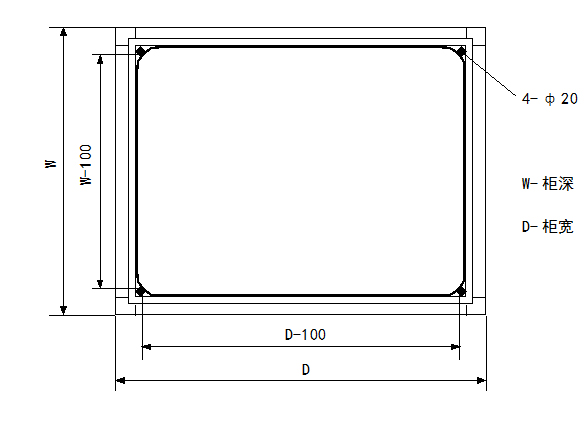

2、安装尺寸(见附图)
3、安装GVK(1A)系列开关柜属非靠墙垂直安装,其后面为柜体出线电缆沟,为便于维护,后面距墙通常为800-1200mm,正面距离安装见图4.

九、方案组合示例

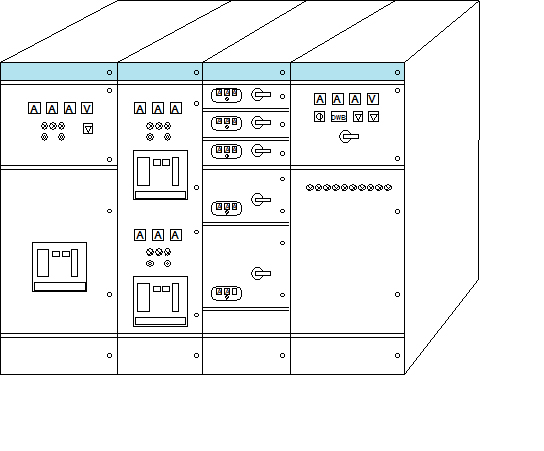

1、组合方案图
